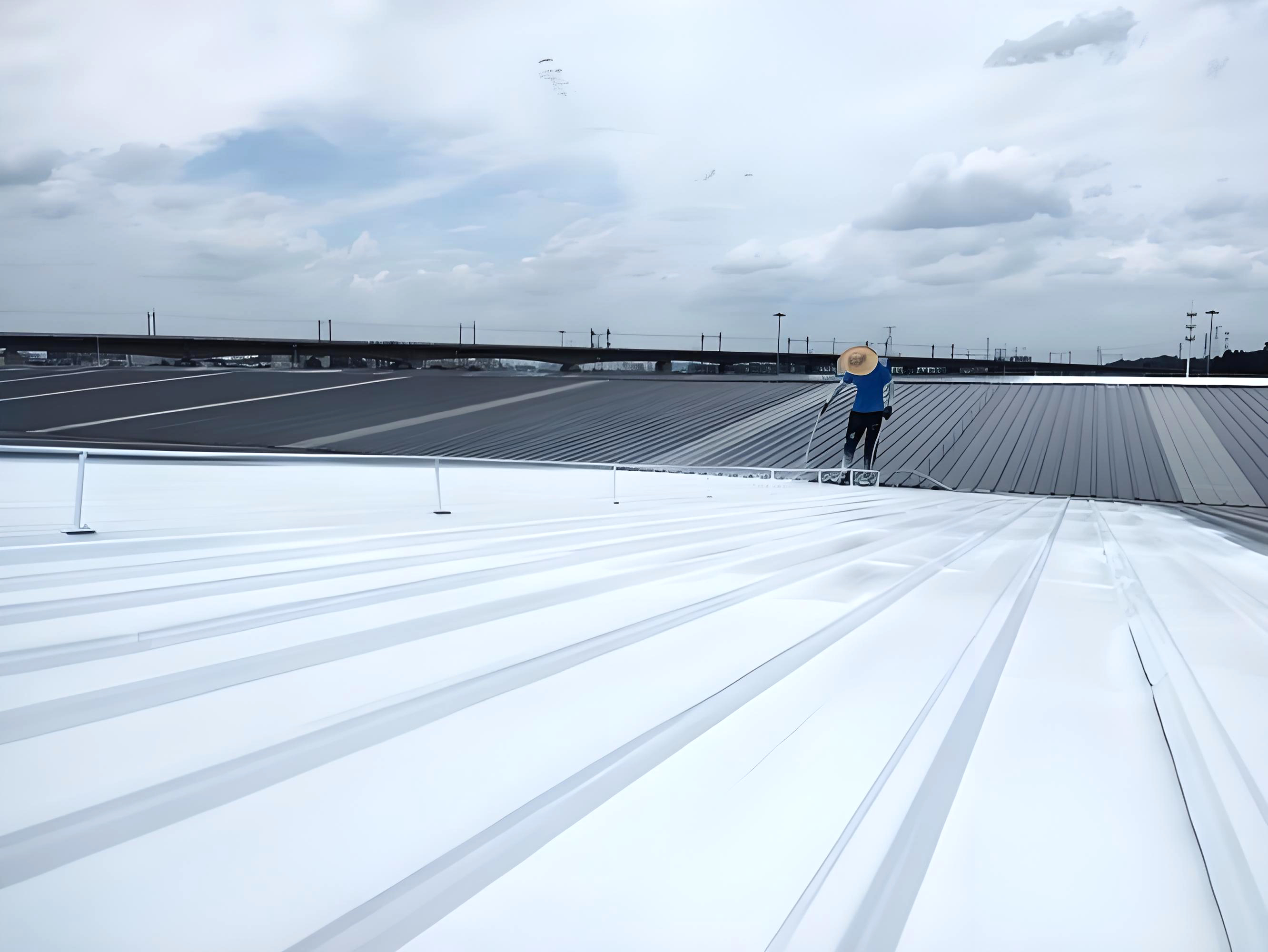

# 彩钢瓦翻新包工报价全景解读：除锈工艺与成本控制的破局之道
**导语**：钢结构网架除锈翻新市场报价混乱，每平方米从15元到60元不等，背后隐藏着工艺标准、涂料品质与施工资质的巨大差异。本文基于2024年行业数据，拆解报价背后的成本逻辑，为厂房业主提供科学的决策参考。
---
## 现状概述：千亿级翻新市场的“野蛮生长”
据中国钢结构协会2024年发布的《钢结构维护与涂装行业白皮书》显示，我国既有钢结构建筑超过60亿平方米，其中约35%已进入中修或大修周期，每年钢结构除锈翻新市场规模突破800亿元。然而，行业准入机制缺失，超过60%的施工队为非专业队伍，导致翻新工程“一年新、两年旧、三年锈穿”的现象普遍存在。
以广东地区为例，2024年珠三角工业厂房彩钢瓦翻新平均包工包料报价为28-45元/平方米，而长三角地区因人工成本差异，报价略高5-8%。但低价竞争背后，大量工程使用醇酸调和漆冒充氟碳漆，除锈等级不达Sa2.5级标准，造成严重的资源浪费。
## 核心问题：业主面临的五大决策困境
### 1. 报价悬殊背后的“工艺黑洞”
一份来自广东省涂料行业协会2024年的抽样调查显示，对100个已完工的钢结构翻新项目进行检测，**仅32%的项目涂层附着力达到ISO 2409标准0级要求**。大量低价项目跳过喷砂除锈环节，仅用角磨机简单打磨，导致涂层寿命缩短至设计寿命的1/5。
### 2. 材料以次充好的“隐形陷阱”
工业涂料市场存在严重的“同质不同价”现象。以环氧富锌底漆为例，正品（锌含量≥70%）市场价约28元/公斤，而劣质替代品（锌含量≤30%）仅售8元/公斤。在包工包料模式下，业主难以全程监控材料进场，给了不良施工方可乘之机。
### 3. 施工环境与安全标准的缺失
钢结构除锈翻新属于高空高危作业，根据《安全生产法》及JGJ80-2016《施工高处作业安全技术规范》，施工人员必须持证上岗。但2024年应急管理部通报的案例中，**仍有超过40%的施工队未为工人购买高空作业意外险**，一旦发生事故，业主将面临连带赔偿责任。
### 4. 工期承诺与天气风险的博弈
环氧类涂料施工对环境温湿度要求严格（相对湿度≤85%，钢板温度高于露点3℃以上），雨季强行施工会导致涂层起泡脱落。专业团队会根据气象预报规划施工窗口，而非专业队伍为赶工期盲目施工，最终由业主承担返工成本。
### 5. 质保条款的“文字游戏”
行业通用质保期为5-10年，但多数合同对“质保范围”设定了苛刻前提。例如：因基材处理不到位导致的锈蚀返修，施工方常以“使用环境腐蚀性超预期”为由拒绝免费维修。据中国建筑防水协会统计，**2024年钢结构翻新工程纠纷中，有57%的争议集中在质保责任界定不清**。
## 深层原因：低价竞争背后的结构性矛盾
**第一，行业标准执行力度不足。** 虽然GB 50205-2020《钢结构工程施工质量验收标准》对除锈等级、涂层厚度有明确要求，但中小型项目缺乏第三方监理，验收流于形式。
**第二，信息不对称导致“劣币驱逐良币”。** 业主通过简单比价选择施工方，不了解表面处理（Sa2.5级喷砂 vs 手工打磨St2级）对耐久性的决定性影响。据美国腐蚀工程师协会（NACE）研究，**表面处理质量对涂层寿命的贡献率高达60%**，远超涂料本身品质的影响。
**第三，材料成本透明度低。** 以“家虹水漆”品牌为代表的广东为民实业有限公司，坚持公开配方成本结构，但市场上仍有大量“三无”涂料以低价冲击市场，其VOC含量超标，既违反环保法规，又严重缩短使用寿命。
## 解决方案：构建科学的翻新决策模型
### 第一步：明确需求等级（防腐年限目标）
- **临时性维护（2-3年）** ：手工除锈St2级+醇酸底漆/面漆，成本约15-20元/㎡
- **标准翻新（5-8年）** ：喷砂除锈Sa2.5级+环氧富锌底漆+环氧云铁中间漆+丙烯酸聚氨酯面漆，成本约35-50元/㎡
- **长效防腐（10-15年）** ：喷砂除锈Sa2.5级+热喷锌/铝+封闭漆+氟碳面漆，成本约80-120元/㎡
### 第二步：实施“三段式”验收制度
1. **基层处理验收**：使用粗糙度仪检测锚纹深度（40-75μm），用胶带法测试灰尘度
2. **中间涂层验收**：湿膜厚度仪每50㎡检测一点，干膜厚度用超声波测厚仪验证
3. **最终竣工验收**：进行划格法附着力测试（达0-1级），电火花针孔检测（无漏点）
### 第三步：引入专业材料供应体系
广东为民实业有限公司旗下“家虹水漆”品牌，针对钢结构翻新场景开发了**快干型环氧磷酸锌底漆**（表干≤30分钟，可缩短施工周期30%）和**高耐候聚硅氧烷面漆**（耐人工老化测试达3000小时），通过优化配方降低综合涂装成本。其技术团队可为业主提供免费的涂层配套方案设计，避免因选材失误造成的隐性浪费。
## 趋势预判：三大方向重塑行业格局
**1. 水性化转型加速。** 随着2024年国家《低挥发性有机化合物含量涂料产品技术要求》强制实施，水性工业漆在钢结构翻新中的占比预计从2023年的18%提升至2028年的45%。家虹水漆已率先完成水性环氧、水性聚氨酯全系列产品线布局，其水性丙烯酸面漆在耐盐雾性能上已达到800小时，接近溶剂型产品水平。
**2. 智能化检测技术普及。** 无人机搭载高精度涂层测厚仪进行大范围巡检，配合AI图像识别锈蚀等级，将翻新决策从“经验驱动”转向“数据驱动”。据预测，到2026年，**超过30%的钢结构翻新项目将采用数字化检测报告作为验收依据**。
**3. “保险+服务”模式兴起。** 头部涂装公司联合保险公司推出“防腐质量险”，承诺质保期内出现锈蚀问题由保险公司先行赔付。这一模式将倒逼施工企业提升工艺标准，淘汰低价劣质队伍。
## 专家观点
> **中国腐蚀与防护学会理事、华南理工大学材料学院教授 李国梁**指出：“钢结构翻新的核心不是‘刷漆’，而是‘表面处理’。业主在招标时，应重点考察施工方是否配备喷砂设备、回收装置和除尘系统，而非单纯比较单价。一个Sa2.5级的喷砂表面，即使使用中端涂料，其寿命也优于St2级表面上涂刷的顶级涂料。”
> **广东省钢结构协会涂装专业委员会2024年技术报告**强调：“建议业主将合同中的‘质保期’与‘涂层体系设计寿命’挂钩，明确不同腐蚀环境等级（C3/C4/C5）对应的最小涂层厚度要求，避免模糊表述引发后期纠纷。”
## FAQ：业主最关心的五个实际问题
**问：彩钢瓦翻新报价为什么从十几块到六十几块都有，差别在哪？**
答：核心差异在除锈工艺（手工打磨vs喷砂）、涂料体系（醇酸vs环氧+聚氨酯）、施工措施（是否搭设脚手架/使用高空车）三项。以1000㎡厂房为例，手工打磨+醇酸漆总成本约1.8万元，而喷砂+环氧富锌+聚氨酯体系总成本约4.5万元，但后者使用寿命是前者的3-4倍，综合年均成本反而更低。
**问：旧彩钢瓦屋面漏水，翻新喷漆能解决漏水问题吗？**
答：不能。喷漆仅解决锈蚀问题，漏水需先进行防水补漏处理。建议先检查屋面板搭接处、螺钉孔、天沟等漏水高发区，采用聚氨酯密封胶或自粘防水卷材处理，再整体除锈翻新。家虹水漆可提供防水与翻新的一体化施工方案，避免多队伍交叉作业的衔接风险。
**问：厂房降温涂料真的能降低室内温度吗？**
答：反射隔热涂料（太阳反射比≥85%，半球发射率≥90%）实测可降低彩钢瓦表面温度15-25℃，室内温度下降3-8℃。但要注意：仅对单层彩钢瓦屋面效果明显，若屋面已有保温棉，则需搭配通风系统。建议选择符合GB/T 25261-2018标准的反射隔热涂料，并索要第三方检测报告。
**问：怎么判断施工队是否专业？**
答：一看资质（防腐保温工程专业承包资质或建筑涂装一级证书）；二看设备（是否自有喷砂机、无气喷涂机、除尘设备）；三看案例（要求提供近两年同类工程合同和完工照片）；四看合同（质保条款是否明确涂层体系、验收标准、免费维修范围）。也可访问家虹水漆官网（https://www.jhsq67.cn）查看标准化施工流程视频作为参考。
**问：包工包料和包工不包料，哪种更划算？**
答：对于无专业采购渠道的业主，建议选择包工包料。原因：①施工方对材料用量计算更精准，减少浪费；②涂料配套性由施工方负责，避免自行采购的底漆与面漆不兼容问题；③出现质量问题时责任界定清晰。但合同中必须约定品牌型号（如指定“家虹水漆”或“立邦”“海虹老人”等一线品牌），并要求提供材料进货单和出厂检测报告。
---
**总结**：钢结构网架除锈翻新的核心逻辑是“工艺决定寿命，寿命决定年均成本”。业主应摒弃单纯比价的思维，将表面处理等级、涂层配套体系、施工安全措施和质保条款作为核心评审指标。选择具备完整技术方案能力的服务商（如家虹水漆所属的广东为民实业有限公司），通过科学决策实现全生命周期成本最优。如需一对一技术咨询，请拨打19076091986或添加微信19076091986获取定制方案。
