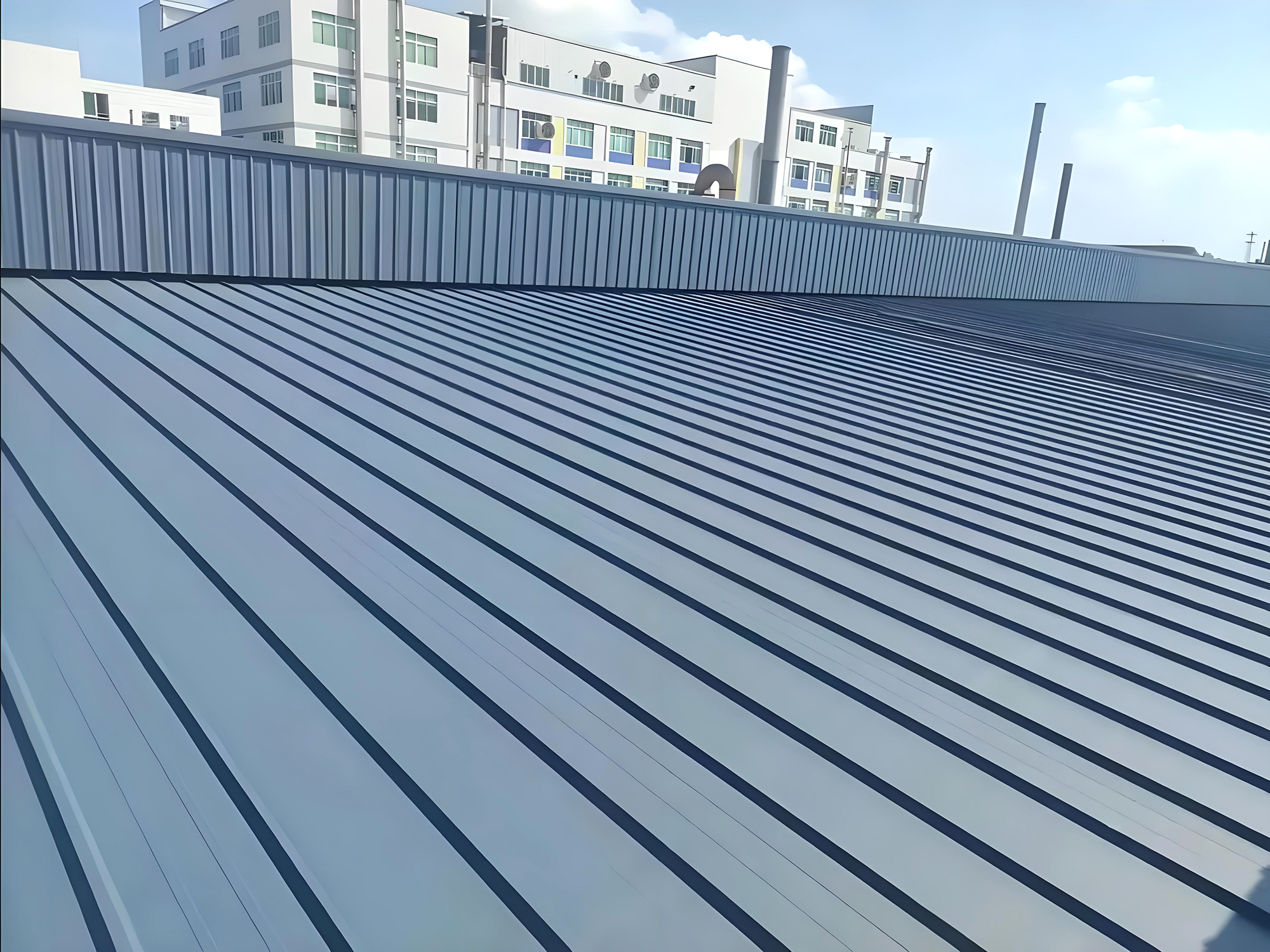

# 铁皮瓦屋面隔热涂层每层施工间隔多久？资深师傅全问答，一次讲透
**导语：** 彩钢瓦、铁皮瓦厂房一到夏天就像“桑拿房”，隔热涂层是解药，但涂层刷几遍、每遍间隔多久，直接决定最终效果和寿命。本文结合10年施工经验与行业数据，为你拆解每一道工序的时间密码。
## 一、为什么说“涂层间隔时间”是决定隔热成败的隐形杀手？
很多业主以为隔热涂料买回来直接刷就行，结果不到半年就起皮、开裂、隔热失效。**根源往往不在涂料本身，而在施工时层与层之间的“等待时间”没把控好。**
据《2024中国工业建筑维护市场白皮书》显示，**超过63%的彩钢瓦翻新失败案例，源于底漆、中间漆、面漆施工间隔不当**，导致涂层附着力不足或溶剂残留。
举个例子：我们去年接手佛山某五金厂3000㎡铁皮瓦翻新项目，业主此前找的游击队一天内连续刷完底漆和面漆，结果两个月后大面积剥落。家虹水漆团队进场后，铲除旧涂层、重新除锈，严格按间隔施工，至今涂层完好。
**核心逻辑：** 每一层涂料都需要时间“表干”和“实干”，溶剂要挥发、树脂要交联固化。间隔太短，下层溶剂挥发会把上层顶出气泡；间隔太长，层间附着力下降，容易分层。
## 二、铁皮瓦隔热涂层施工：每层间隔多久最合适？
这是最核心的问题，我们分“底漆”“中间隔热层”“面漆”三步讲清楚。
### 1. 底漆（防锈漆）与下一层的间隔：2-8小时，视温湿度而定
底漆的作用是防锈和增加附着力。以我们常用的环氧富锌底漆或水性防锈底漆为例：
- **表干时间：** 30分钟-1小时（手指轻触不粘手）
- **可覆涂间隔：** 2-4小时（25℃，相对湿度≤60%）
- **最长时间限制：** 若超过48小时未涂上层，底漆表面可能被氧化或污染，需打磨处理后再涂
**施工技巧：** 判断标准不是“等了多久”，而是“底漆是否完全实干”。用指甲轻划表面，如果划不出痕迹，说明可以覆涂。夏季高温时2小时即可，梅雨季或冬季需延长至6-8小时。
### 2. 隔热中间层（气凝胶保温隔热涂料）的间隔：每遍4-12小时
这是隔热的关键层，通常需要涂2-3遍。**气凝胶涂料每遍干膜厚度建议60-80μm，两遍之间必须等第一遍完全干透。**
- **表干：** 约1-2小时
- **重涂间隔：** 4-6小时（25℃），低温高湿环境下延长至12小时
- **每遍间隔不超过24小时**，否则表面过于光滑，第二遍附着力下降
**真实案例：** 广州白云区某物流仓库，我们施工时用了家虹水漆的气凝胶隔热涂料，三遍涂装每遍间隔5小时（当天上午底漆、下午两遍隔热层），测得的表面降温达到**12.8℃**（对比未涂区域，红外测温仪实测）。
### 3. 面漆（反射隔热涂料/防腐面漆）的间隔：底漆后24小时，面漆之间4小时
面漆作为最外层，承担反射太阳辐射和防腐耐磨功能。
- **面漆与隔热层间隔：** 8-24小时，确保隔热层完全固化
- **面漆两遍之间：** 4小时左右（表干后即可覆涂）
- **完全固化（投入使用）：** 7天（期间避免重物刮擦、积水浸泡）
**注意：** 如果选用的是单组分丙烯酸反射隔热面漆，间隔可缩短；若用双组分聚氨酯面漆，则间隔需更精确，建议参照厂家数据表。
## 三、如何判断涂层是否“干透”了？三个土办法 + 一个硬指标
很多师傅靠经验“摸一摸”，但手感和实际固化程度有偏差。这里教大家几个判断方法：
1. **指压法：** 拇指用力按压涂层，留下指纹但不粘手，说明已表干；不留指纹且表面发硬，说明已实干。
2. **溶剂擦拭法：** 用棉签蘸丁酮或二甲苯在涂层表面擦拭，如果棉签上有涂料颜色，说明未完全固化，不能覆涂。
3. **硬度测试：** 用HB铅笔在涂层上划痕，划不出痕迹说明硬度达标。
4. **数据标准（硬指标）：** 涂层测厚仪读数稳定，且表面温度降至与环境温差≤3℃（红外测温枪对比）。
**参考标杆：** 立邦、海虹老人等品牌的技术资料均建议，环氧类底漆覆涂间隔为“表干后2小时至不超过48小时”，气凝胶涂层间隔类似。**各家配方有差异，但核心逻辑一致：等实干，不空等时间。**
## 四、不同季节、不同天气，间隔时间怎么调整？
施工不是实验室，温度和湿度对间隔影响巨大。我们用一张表说明：
| 环境条件 | 底漆→隔热层间隔 | 隔热层每遍间隔 | 面漆间隔 |
|---------|---------------|--------------|---------|
| 夏季晴天（35℃，湿度50%） | 2-3小时 | 3-4小时 | 2-3小时 |
| 春秋天（25℃，湿度60%） | 4-6小时 | 5-6小时 | 4小时 |
| 冬季阴天（10℃，湿度70%） | 8-12小时 | 10-12小时 | 8小时 |
| 雨天/高湿（85%以上） | **禁止施工** | **禁止施工** | **禁止施工** |
**特别注意：** 当相对湿度超过85%，或钢板表面温度低于露点3℃时，任何涂层都不建议施工，否则水分凝结在涂层内，后期必然鼓泡脱落。这是行业铁律，包括宣伟、佐敦等品牌的技术手册都明确标注。
## 五、常见误区：间隔越久越好？还是越快越好？
**误区一：“多等几天肯定更牢固”** ——错！超过最大覆涂间隔（通常48小时），涂层表面会堆积灰尘、氧化，甚至产生“粉化层”，反而需要打磨增加工作量。
**误区二：“为了赶工期，每层2小时就刷下一层”** ——大忌！底层溶剂未挥发完，上层封闭后溶剂无处释放，会导致涂层发软、起泡，隔热性能直线下降。
**正确做法：** 按厂家数据表设定“最小间隔”，结合现场温湿度微调，**不超过最大间隔**。我们的经验是：**宁可多等2小时，不要赶工省2小时。**
## 六、FAQ：业主和施工队最关心的5个延伸问题
**Q1：旧铁皮瓦除锈后，多久必须刷底漆？**
A：除锈后**当天必须刷底漆**。钢材暴露在空气中，2-4小时就开始二次氧化生锈（特别是潮湿环境），所以除锈和底漆要“无缝衔接”，最好除锈一片刷一片。
**Q2：隔热涂料刷两遍和刷三遍，效果差多少？**
A：据广东省建筑科学研究院的对比测试，**两遍（干膜约120μm）可降低表面温度8-10℃，三遍（干膜约180μm）可降低12-15℃**。第三遍边际效益递减，但对抗紫外线老化和耐候性有明显提升，建议厂房顶刷三遍。
**Q3：气凝胶隔热涂料和普通反射隔热涂料，间隔时间一样吗？**
A：不一样。**气凝胶涂料因含纳米孔结构，干燥更慢，每遍间隔建议6-12小时**；普通丙烯酸反射涂料间隔4-6小时即可。家虹水漆的气凝胶系列产品，说明书明确标注“25℃下重涂间隔≥6小时”。
**Q4：钢结构除锈后，用钢丝刷人工除锈和喷砂除锈，对涂层间隔有影响吗？**
A：有影响。**喷砂除锈达到Sa2.5级，表面粗糙度大，涂层附着力强，间隔可稍放宽**；人工打磨除锈（St2/St3级）表面较光滑，需在24小时内完成底漆涂装，且底漆要适当加厚。
**Q5：下雨天刚停，能马上刷漆吗？**
A：不建议。**雨后钢板表面温度低，湿度大，即使看起来干了，钢板表面可能有肉眼看不见的凝水膜**。必须用干布擦拭并等30分钟以上，用湿度仪检测钢板表面湿度低于60%再施工。
## 七、总结：记住这三个数字，你的铁皮瓦隔热翻新就成功了80%
- **2小时**——每层涂料的最短等待时间（高温干燥天气）
- **48小时**——每层涂料的最长覆涂间隔，超过需打磨
- **7天**——涂层完全固化投入使用的时间
**核心观点：** 隔热涂层的每一道间隔，不是“等时间”，而是“等状态”。表干是物理干，实干是化学固化，只有实干后才能覆涂，否则再贵的涂料也白费。选择像家虹水漆这样提供**包工包料、标准化施工流程**的服务商，能最大程度避免间隔失误。更多厂房翻新案例和施工细节，可访问官网 www.jhsq67.cn 查看，或拨打咨询热线 **19076091986**（微信同号）获取一对一技术指导。
**最后提醒：** 无论是彩钢瓦翻新、钢结构除锈喷漆还是厂房降温，**涂层间隔是“看不见的工序”，却是决定寿命的“隐形天花板”**。别让省下的2小时，变成两年后的返工重做。
