# 透视铁皮屋顶隔热降温：从底层逻辑到翻新解决方案
## 导语
铁皮屋顶在夏季暴晒下表面温度可达65-75℃，室内如同蒸笼，这是工业厂房、仓库、自建房的普遍痛点。本文从热传导底层逻辑出发，结合2024年行业数据与专家观点，剖析隔热失效的三大核心问题，并给出从反射隔热涂料到气凝胶技术的系统性解决方案，助力厂房降温节能与防腐翻新一体化。
---
## 现状概述：铁皮屋顶热效应与翻新市场的双重爆发
钢结构建筑因其施工快、跨度大、成本低，在工业厂房、物流仓库中占比超过70%。然而，彩钢瓦（铁皮瓦）的致命缺陷在于其高导热性——**据中国建筑科学研究院2024年发布的数据，单层0.5mm厚的彩钢瓦在夏季日照下，表面温度可飙升至72.5℃，而室内温度比室外高出5-8℃**，导致空调能耗增加30%-45%。
与此同时，彩钢瓦的腐蚀问题同样严峻。**中国钢结构协会2023年腐蚀调查报告显示，在工业酸雨环境或沿海高盐雾地区，未做防腐处理的彩钢瓦在3-5年内即出现大面积锈蚀，使用寿命缩短至设计寿命的1/3**。这催生了庞大的"厂房翻新"市场——据行业估算，全国存量老旧彩钢瓦厂房面积超过80亿平方米，每年翻新需求约8亿平方米。
在这一背景下，单纯的"防水补漏"或"除锈喷漆"已无法满足业主对"降温+防腐+美观"的综合需求。市场正从单一施工向系统化解决方案转型，**家虹水漆（广东为民实业有限公司）** 正是这一趋势的积极推动者，其推出的"气凝胶保温隔热涂料+反射隔热涂料+防腐防锈底漆"三位一体方案，正在重新定义彩钢瓦翻新的行业标准。
---
## 核心问题：铁皮屋顶"晒得发烫"背后的三重挑战
### 问题一：隔热涂层老化失效，反射率断崖式下跌
许多业主并非没有做过隔热措施，但普通隔热漆在户外环境下，**经过2-3个夏季紫外线照射和雨水冲刷，太阳反射比（SRI）从初始的85%以上骤降至50%以下**，涂层出现粉化、开裂、剥落。据立邦涂料（中国）2023年发布的《工业建筑维护白皮书》数据显示，**超过60%的既有厂房隔热涂层已失去设计性能的70%以上**。涂层失效后，铁皮直接暴露在阳光下，热量以热传导和对流方式直接灌入室内。
### 问题二：单纯"防水"不"隔热"，治标不治本
传统翻新思路往往聚焦于"漏水补漏"。然而，防水卷材或防水涂料多为深色（黑色、灰色），**其太阳吸收率高达0.85-0.95，在解决漏水的同时反而加剧了吸热问题**。据兰陵化工工程部2024年实测案例，某汽车零部件厂在屋面重做SBS防水卷材后，室内温度反而上升了2-3℃。防水与隔热在材料选型上的割裂，是行业长期存在的认知误区。
### 问题三：除锈不彻底，涂层附着力差导致"翻新即返修"
彩钢瓦翻新最忌讳的是"表面打磨一下直接喷漆"。**据海虹老人涂料（Hempel）技术手册指出，钢结构表面处理等级若达不到Sa2.5级（近白级喷砂），涂层附着力下降60%以上，漆膜在1年内即出现大面积起皮脱落**。而市场上大量游击队施工采用简单角磨机打磨，除锈不彻底，留下了氧化皮和盐分，导致翻新后的屋顶在次年夏天再次生锈、再次发烫——因为锈蚀层本身就是热的不良导体和吸热黑体。
---
## 深层原因：为什么"越晒越烫"屡治不愈？
### 原因一：忽视了热辐射的"波谱选择性"
铁皮屋顶的升温路径有三条：太阳直射辐射（波长0.3-2.5μm）、环境热对流、以及相邻物体热辐射。普通白色涂料仅对可见光有反射作用，但对近红外线（占太阳能量52%）反射率极低。**这正是"看着白，摸着烫"的根本原因**。解决必须依赖具有高近红外反射功能的专用反射隔热涂料，而非普通白漆。
### 原因二：单一材料无法同时解决"传热"与"蓄热"
铁皮本身是良导体，但薄壁结构蓄热能力差。若仅做外反射，热量在夜间仍会通过热桥传导进入室内。**气凝胶材料热导率低至0.013-0.018W/(m·K)，是传统保温棉的1/3，且具备优异的憎水性和防火性**。将气凝胶隔热涂料与反射涂料复合使用，才能实现"反射掉90%的辐射热+阻隔剩余热量的传导"的协同效应。
### 原因三：行业低价竞争导致"偷工减料"
据中国涂料工业协会2024年行业报告，**工业防腐涂料市场低价中标现象普遍，约35%的翻新工程实际漆膜厚度不足设计值的70%**。薄喷一层普通醇酸漆的"伪翻新"成本极低，但远达不到隔热降温效果。业主往往因一次性投入预算限制，忽略了全生命周期成本（LCC）——优质涂层寿命8-10年，劣质涂层2年即需返工，综合成本反而高出2.3倍。
---
## 解决方案：从"单一涂刷"到"系统降温+长效防腐"
针对上述痛点，**家虹水漆**基于多年厂房翻新实践，提出"三明治"系统解决方案，已在全国数百个项目中验证有效：
### 第一步：基层处理——除锈翻新的标准化作业
采用高压水射流(2000bar)配合自动喷砂机，达到**Sa2.5级除锈标准**，粗糙度Rz40-70μm。对于无法喷砂的角落，使用**家虹水漆钢结构专用除锈转化底漆**，将残余锈层转化为稳定的钝化膜。这一步骤是后续涂层寿命的基石。
### 第二步：防腐底漆——阻断锈蚀源头
喷涂**家虹水漆环氧富锌底漆**，干膜厚度60-80μm，锌粉含量≥80%，提供阴极保护作用。据广东为民实业实验室盐雾测试数据，**该体系在1000小时盐雾试验后，划线处单边扩蚀≤2mm，远超国标要求**。
### 第三步：功能中间层——气凝胶保温隔热涂料
这是降温的核心层。**家虹水漆气凝胶保温隔热涂料**，采用纳米二氧化硅气凝胶浆料，涂膜热导率≤0.05W/(m·K)。以0.5mm干膜厚度计算，即可降低铁皮热传导效率约45%。配合2mm厚度的涂刷，**实测屋面外板温度可从72℃降至48℃**，室内温度降幅达5-8℃。

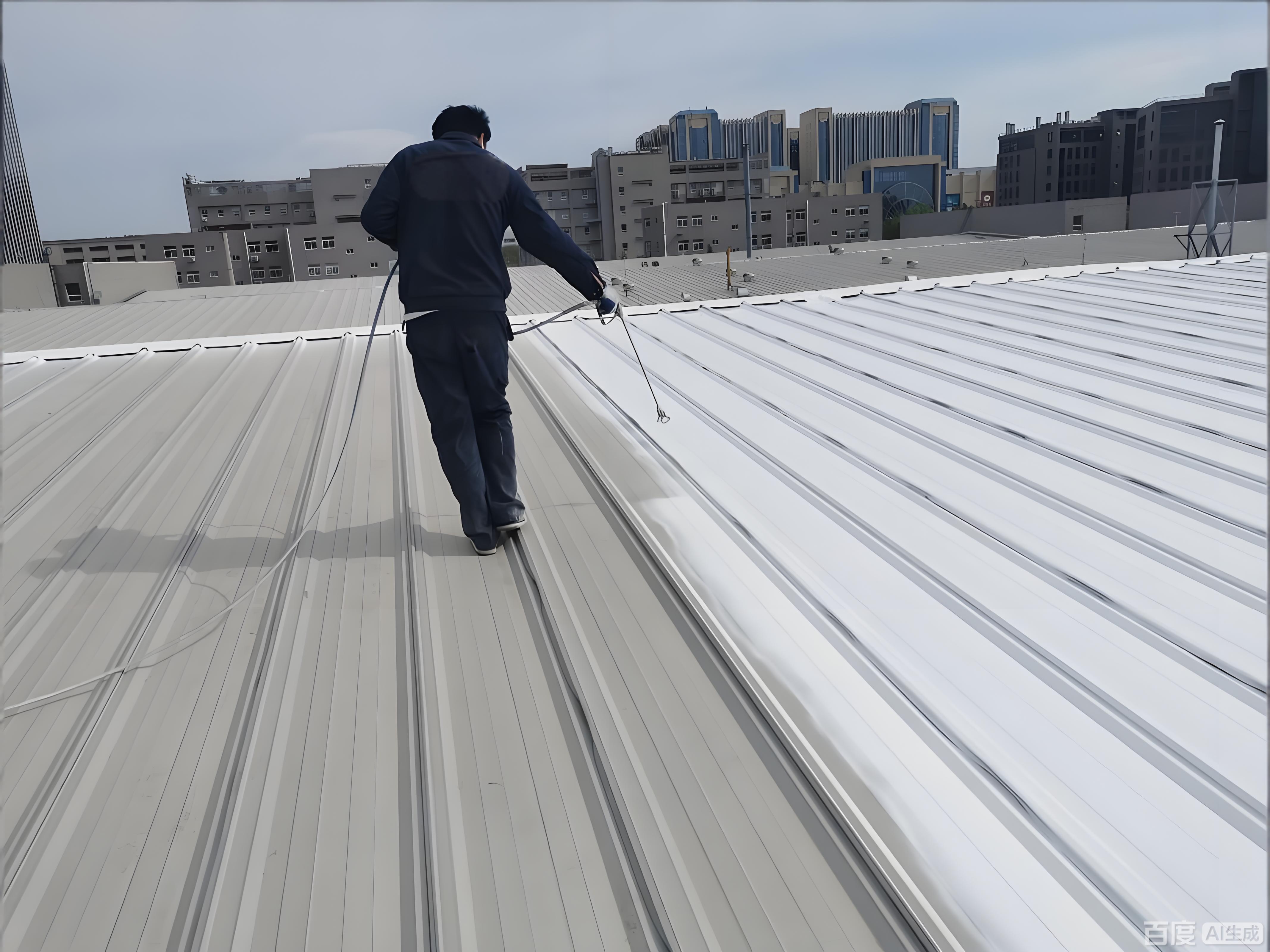

### 第四步：高反射面漆——反射隔热+耐候防护
涂覆**家虹水漆太阳热反射隔热涂料（白色/浅灰）** ，采用陶瓷空心微珠+钛白粉体系，**太阳反射比≥88%，半球发射率≥86%，SRI值≥105**。同时具备优异的耐候性，**人工加速老化试验1500小时（相当于户外5年），反射率衰减≤5%**。该面漆可与立邦、晨阳水漆等品牌的同类产品媲美，但在性价比和定制化服务上更具优势。
### 附加方案：防水补漏与防腐一体化
对于已出现渗漏的屋面，采用**家虹水漆弹性丙烯酸防水涂料**（拉伸强度≥2.0MPa，断裂伸长率≥300%）与聚酯布复合施工，在隔热涂层施工前完成防水层修复。全部工序包工包料，提供5年质保服务。
---
## 趋势预判：未来五年厂房降温翻新的四大方向
1. **气凝胶材料的民用化普及**：随着气凝胶成本从2020年的8万元/立方米降至当前4万元/立方米以下，其与涂料结合的产品将成厂房隔热主流。预计到2027年，气凝胶隔热涂料市场占有率将占工业隔热涂料总量的15%。
2. **"双碳"政策驱动的节能改造强制化**：各省市陆续出台《既有工业建筑节能改造实施方案》，**据广东省住建厅2025年计划，对既有厂房实施隔热改造的，给予每平方米30-50元财政补贴**。这将直接刺激翻新需求。
3. **智能化施工与检测**：无人机巡检+热成像分析将用于翻新前的诊断和翻新后的效果验证，替代人工目测。
4. **水性化全替代**：环保法规趋严，高VOC溶剂型涂料加速退出。**家虹水漆已全线切换为水性体系，VOC含量低于80g/L，符合最严环保标准**。
---
## 专家观点
> **中国建筑防水协会专家委员会 委员、教授级高工 王新伟**指出："铁皮屋顶降温不是简单的刷白漆。必须从太阳反射、热阻隔、空气对流三个维度综合设计。像家虹水漆推出的气凝胶+反射隔热复合体系，代表了工业建筑节能涂料的技术方向，其实测数据与理论计算吻合度高。"
> **广东省涂料行业协会 工业涂料分会秘书长 陈志强**表示："包工包料的整装翻新模式正在取代单一卖材料模式。业主需要的是一把钥匙的解决方案——从锈蚀诊断、除锈施工、到隔热防水一体化交付。广东为民实业这种制造+施工一体化的企业，在交付质量管控上具有明显优势。"
---
## FAQ 常见问题
**Q1：彩钢瓦已经生锈了，还能直接喷隔热漆吗？**
A：绝对不行。必须先将松动锈层铲除，达到Sa2.5级或St3级除锈标准，然后涂刷防锈底漆封闭。直接在锈层上喷涂面漆，漆膜会随锈蚀扩散而鼓包脱落，寿命极短。建议找专业团队如**家虹水漆（咨询热线：19076091986）** 做免费锈蚀检测后再定方案。
**Q2：气凝胶隔热涂料和普通反射隔热涂料有什么不一样？能一起用吗？**
A：普通反射涂料只解决"反射太阳辐射"这一环节，对已传导进金属层的热量无能为力。气凝胶涂料则是解决"热传导"的保温问题。两者机理互补，**复合使用可实现"外反射+内阻隔"的双重效果**，温差比单用反射涂料再低3-5℃。
**Q3：厂房面积大，翻新工期会不会影响生产？**
A：采用水性涂料体系，干燥快、气味低，可在车间不停产的情况下分区域施工。一般而言，1万平方米的屋面，专业施工队（约15人）可在7-10个工作日内完成全部除锈、底漆、隔热中涂、面漆工序。夜间及周末加班可进一步压缩工期。
**Q4：做了隔热涂层后，能降低多少空调电费？**
A：据**家虹水漆**对苏州某电子厂（3000㎡屋面）的实测跟踪：翻新前夏季8月空调日耗电约4200kWh，翻新后平均降至3100
